• DB0PE FM-ATV-Sender, F=2342 MHz, P=80 mW, HF-Sektion kann aber auch flexibel für andere Frequenzen benutzt werden (z.B. Bestückung mit beliebigen VCOs von Z-Comm oder Mini-Circuits). Entwicklung DK8PN und DG7RCR.
  Download der Baubeschreibung ATV-Sender_DB0PE.pdf (683kB). Auf die Fotos klicken zum Download in voller Auflösung (ca. 880kB).

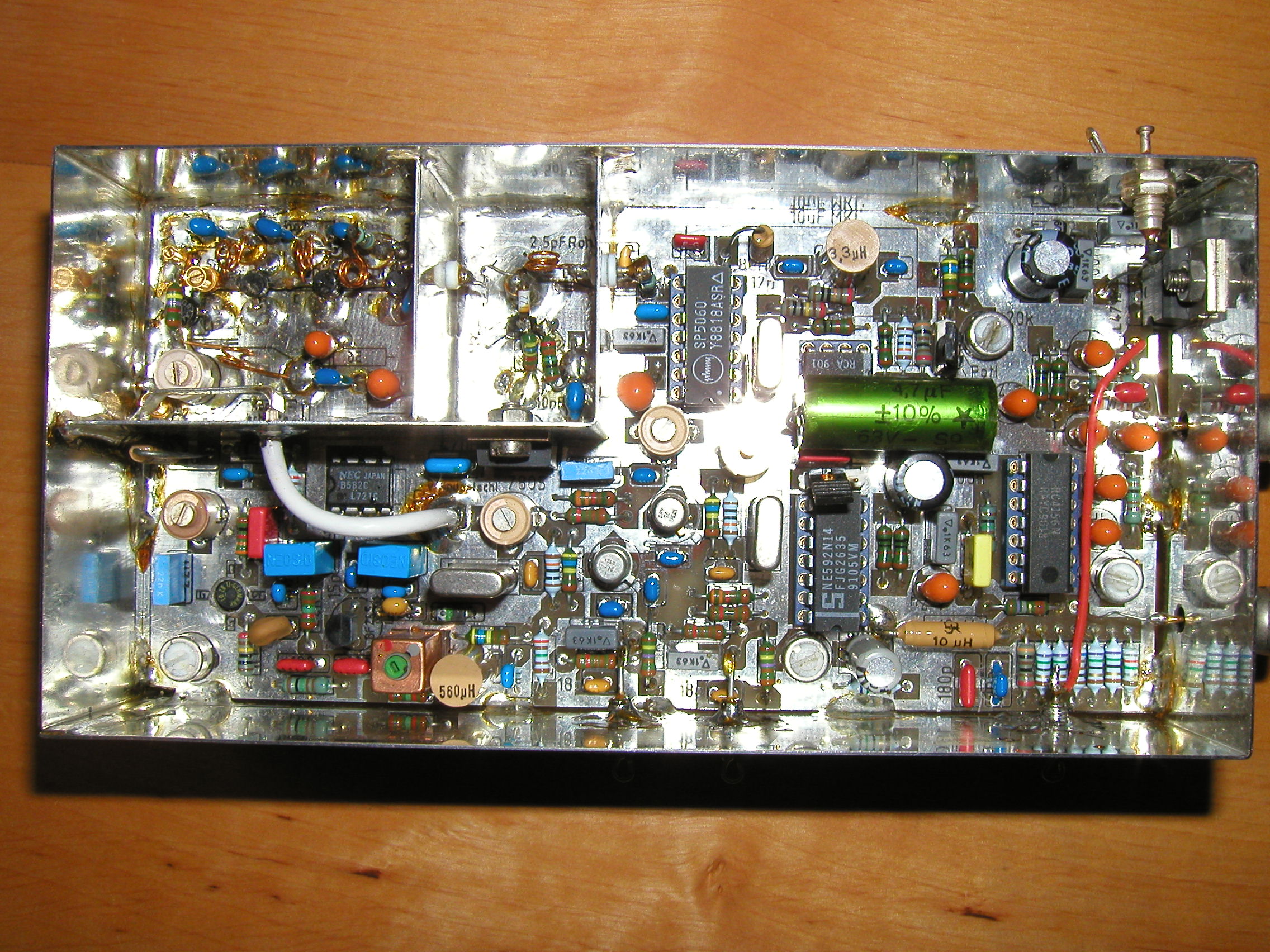

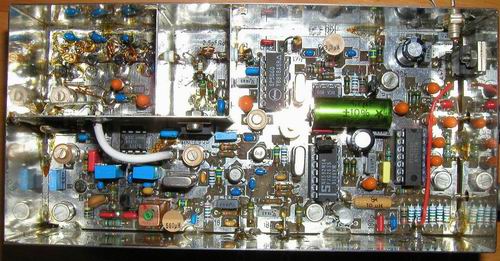

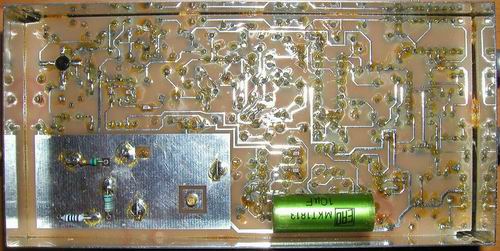

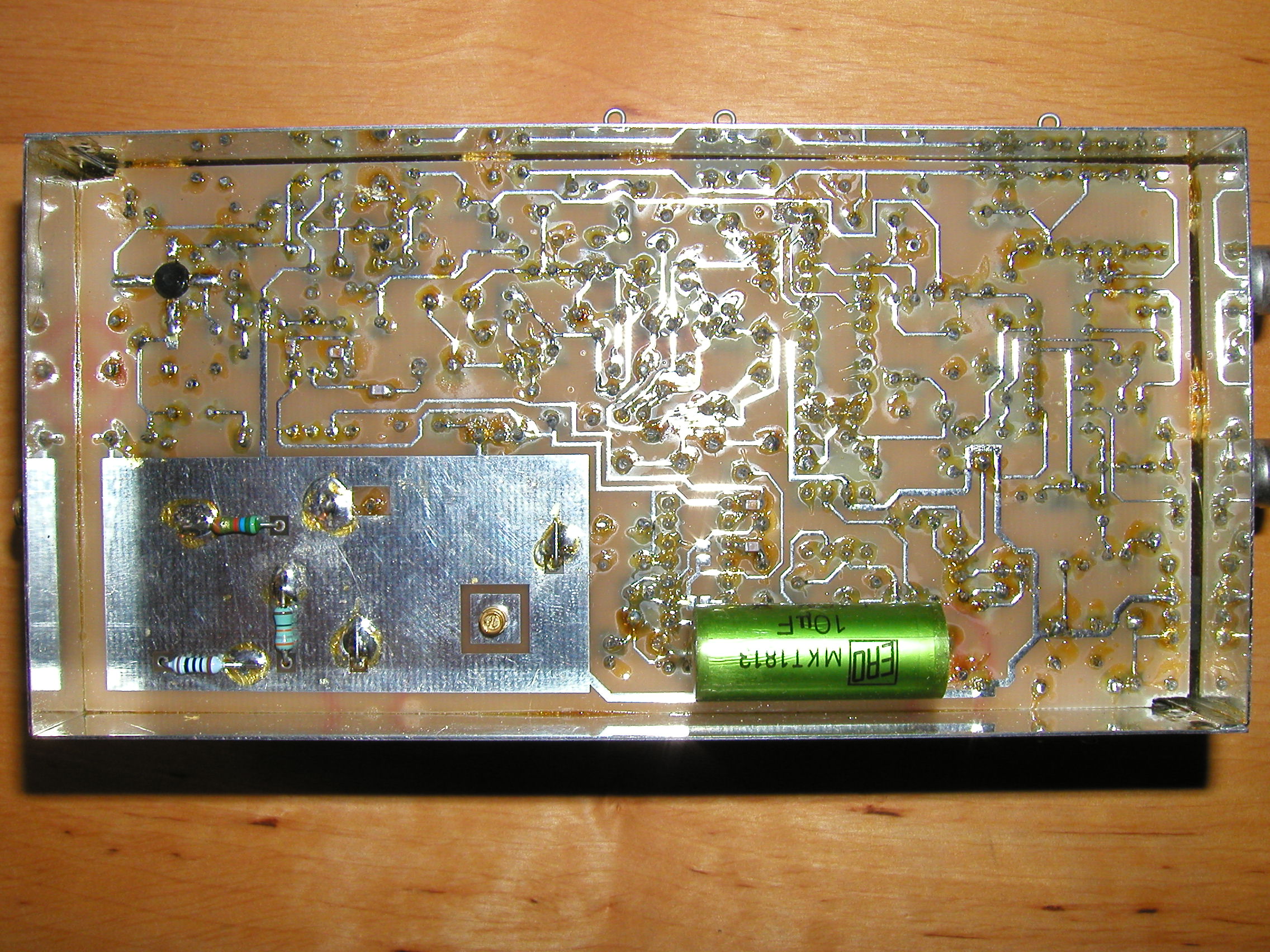

  Bilder 1 & 2: 13cm-ATV-Sender, links von oben, rechts von unten.



• 13cm 3-Kreis-Kammfilter, F=2342MHz, B=100MHz, a=0.2dB. Entwicklung DL7IX und DK8PN. Download der Baubeschreibung 13cm Kammfilter.zip (335kB).

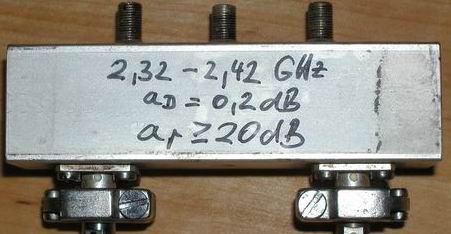

  Bild 3 : 3-Kreis-Kammleitungsfilter



• 3GHz-Frequenzzähler, 4-stellig (plus 5. Digit für X-Band Frequenzanzeige). Entwicklung DK8PN und DG7RCR. Download der Baubeschreibung 3GHz_Frequenzzähler.pdf (116kB).

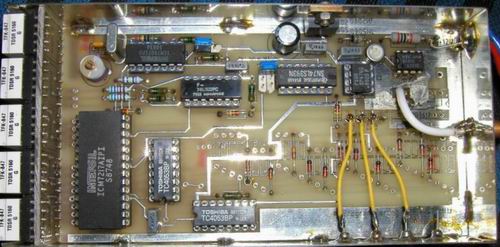

  Bild 4: Frequenzzähler bis 3GHz



• Duoband-Empfänger 23/13cm mit Sharp-Tuner BSF-7CC5YT, modifiziert mit 13cm-Eingang und Oszillator-Messausgang. Daten:


  Tunerempfindlichkeit 23cm / SAT-Eingang:	-55 dBm
  Tunerempfindlichkeit 13cm-Eingang:	-45 dBm
  ZF-Bandbreite	16 MHz
  LO-Ausgang	1400...2230 MHz, -10...+5 dBm

  Erfordert eine Duoband-Vorstufe (s. unten) mit 50...60dB Gain, damit ZF-Begrenzung im PLL-Demod sauber funktioniert. Entwicklung DG7RCR, DL7IX und DK8PN. Download von Beschreibung und Stromlauf DB0PE_RX_23cm_13cm.pdf. (712kB).

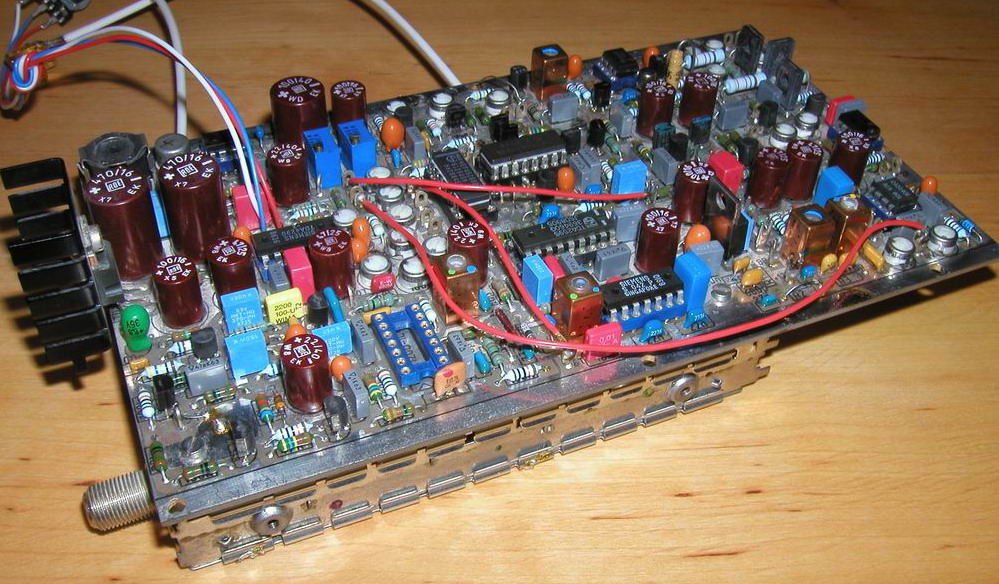

  Bild 5: 23/13cm-Duoband Empfänger mit SAT-Tuner



• Duoband-Vorverstärker 23/13cm zur Vorschaltung vor SAT-Receiver. Daten: F1=1000-1400MHz, v=50...55dB, F=3.0dB, Sperrkreise für 13cm (-55dB) und 70cm (-20dB); F2=2000-2500MHz, v=60...65dB, F=2.0dB (Hochpaß-Charakteristik, Absenkung besser als -70dB bei 1278MHz). Entwicklung DL7IX und DK8PN. Download von Messkurven und Stromlauf Duo-Band Preamp.zip (673kB).

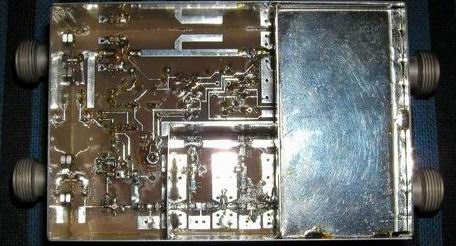

  Bild 6: 23/13cm-Duoband Vorverstärker



• Duoband-Erreger 23/13cm für Parabolspiegel ausgeführt als einfacher symmetrierter Dipol. Entwicklung DL7IX und DK8PN. Ideal für Parabole mit F/D=0.5. Download der Baubeschreibung Duoband Erreger.pdf (422kB).

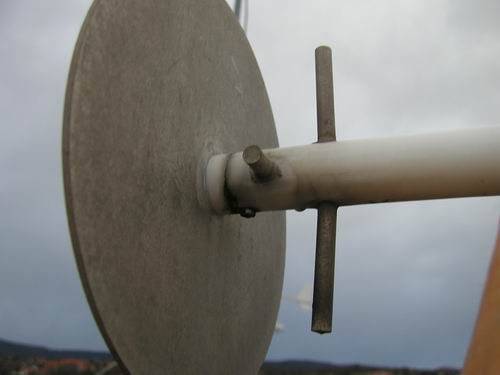

  Bild 7: 23/13cm Duoband-Kreuzdipol-Erreger



• Umbau 10GHz LNC von SSB-Electronic (Fa. RSE) fürs Amateurband 10.0...10.5GHz durch Abstimmung des Spiegelfrequenzfilters. Entwicklung DK8PN. Das Spiegelfilter wird durch Aufpressen eines 1.5mm dicken Teflon-Substrates mit Er~2.3 (z.B. RT-Duroid) nach unten verstimmt. Dieses Teflonsubstrat muss beidseitig ohne Metallisierung sein und wird durch einen kleinen Styropor-Klotz in der Deckel-Kammer der Filter-Sektion aufgepresst. Es muss satt auf der LNC-Leiterplatte aufliegen, damit die gewünschte Verstimmung erreicht wird. Download der Messkurven vor/nach Umbau 10GHz_LNC.pdf (527kB).

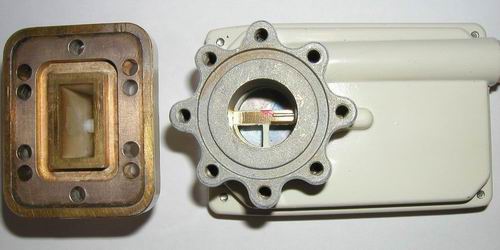

  Bild 8: LNC mit Rundhohlleiter, Hohlleiter-Stoßstelle auf WR-75 (Übergang auf SMA) macht nichts aus. Die Messkurven wurden genau so ermittelt.

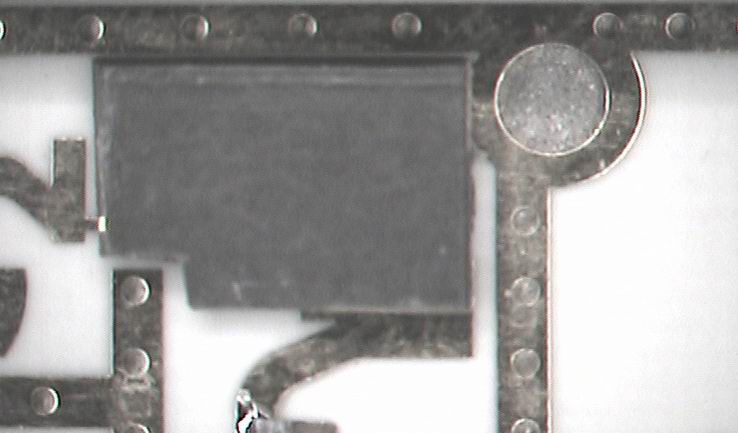

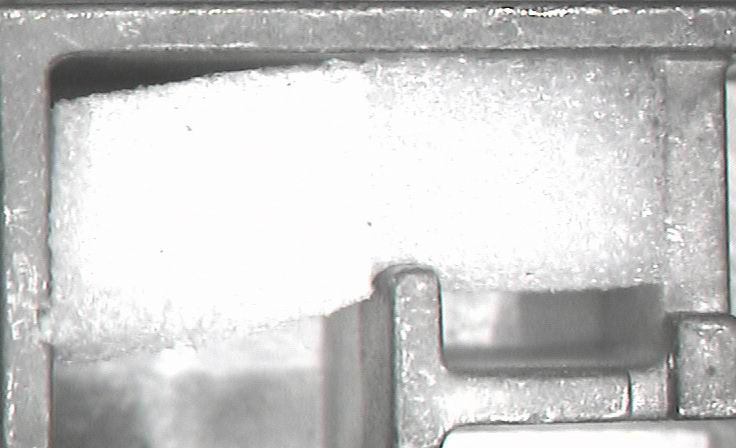

  Bilder 9 & 10: Links ist das RT-Duroid-Plättchen zu sehen, rechts das Styropor-Klötzchen im Deckel zum Anpressen des Teflon-Subtrates.



• Umbau Satelliten-RX-Baugruppen von Satro für 23 cm. Entwicklung DK8PN. Änderungen: Im Demod ist die Deemphase eingangsseitig nicht mit 75 Ohm abgeschlossen. Zwischen Emitter von T2 auf der Tunerplatte (Ausgang Koaxkabel) und den Eingang der Videoplatte (Preemphase) einen 75 Ohm-Widerstand in Serie schalten. Das Videosignal muss dann entsprechend um den Faktor 2 wieder aufgedreht werden. Es kann entweder der geschaltete BB-Ausgang (Sync.-Auswertung) auf der Rückseite verwendet werden als auch die Messbuchse an der Front. Dort liegt das Videosignal immer an. In Video-/Ton-Aufbereitung ein Keramikfilter SFE 5.5 MB einbauen, Demodkreise LS1 und LS2 auf maximale Steilheit bei 5.5 MHz abgleichen. Das steckbare Spulenfilter taugt für diesen Zweck nichts. In der Videoaufbereitung (der Ton-Büchse), mittlere Spule L2 im Videofilter auf Minimum bei 5.5 MHz abgleichen. Im Original lässt das Videofilter den 5.5 MHz-Ton voll durch. Video-Ausgang auf 1Vss abgleichen.

  Das ganze Teil taugt als Empfänger für Signale an der Rauschgrenze (z.B. in ATV-Relais) nichts. Hier funktionieren nur "gezüchtete" Sync.-Auswerter mit dem TDA2594.

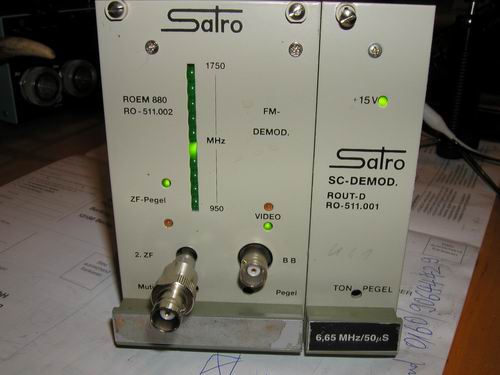

  Bild 11: Satro-ATV-Empfänger, links Demod, rechts Video- und Ton-Teil.
